La antena Ground Plane (plano de tierra) consiste en un radiador vertical de 1/4 de onda de longitud. Para un buen funcionamiento deben estar instaladas sobre un plano de tierra buen conductor. Para conseguirlo debemos instalar cuantos mas radliales (1/4 de onda) como podamos. Esta antena tiene una impedancia entre 30 y 36 W por lo cual podemos alimentarla con un coaxial de 50 W sin ningún problema (los puristas pueden alimentarla con un circuito resonante en serie o con transformadores de cuarto de onda). Suelen instalarse a poca altura del suelo, aunque también pueden instalarse elevadas. Son validas para cualquier frecuencia, y su construcción es muy sencilla.
Personalmente las he experimentado en las bandas de 40 y 80 metros, obteniendo muy buenos resultados a nivel DX. Las antenas verticales tienen un muy buen rendimiento para el DX debido a su bajo ángulo de radiación, en contra partida el hecho de que sean omnidireccionales implica el captar mas QRM.

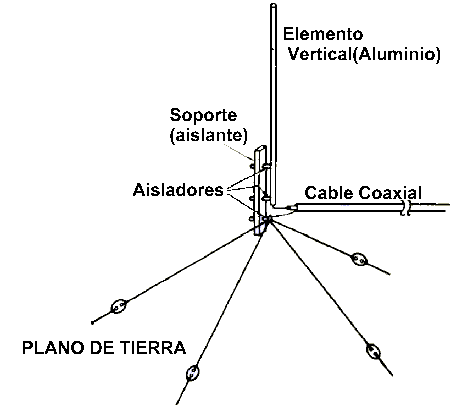

En los siguientes gráficos podéis observar cual seria la estructura tipica de una antena Groung Plane.
|
