PTT





Para conseguir la conmutación TX/RX, debemos montar un pequeño circuito conectado a un puerto serie de nuestro ordenador y en el otro extremo al PTT de nuestro equipo. Algunos Equipos incorporan un conector PTT, si no es el caso deberás buscar cual es el pin adecuado del micro.

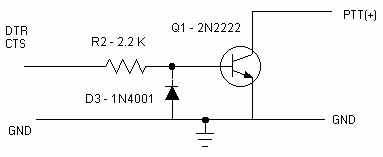

Circuito Conmutador PTT 1Circuito 1

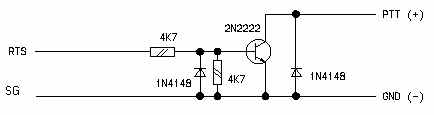

Circuito 2

Circuito Conmuatdor PTT 2









Todos los componentes son fáciles de encontrar. Yo utilizo el circuito 2. Si no sabes realizar circuitos impresos, no te compliques la vida, compras una protoboard, y lo montas sobre ella.

En WSJ debes indicarle que nº de puerto serie quieres utilizar, y que señal (DTR,RTS O ambas).

  Nº Pin Conector DB-25 Nº Pin Conector DB-9
DTR 20 4
RTS 4 7
SG (GND) 7 5



    Puedes visitar mi página sobre PSK, donde se explica una manera muy sencilla de conectar la tarjeta de audio al equipo. El tipo de conexión vale para WSJ, PSK y la mayoria de programas que utilizan la tarjeta de sonido.
